Как правильно спланировать подземное укрытия для вашей семьи?
Полное руководство по строительству надежного семейного бункера
Дисклеймер: Данная статья носит исключительно информационный характер. Строительство подземных укрытий должно соответствовать местному законодательству и строительным нормам. Обязательно консультируйтесь с профессиональными инженерами и получайте необходимые разрешения перед началом работ.
Планирование подземного укрытия начинается с расчета минимальной площади 4 м² на человека и определения срока автономного пребывания от 14 дней до 3 месяцев. Успешный проект учитывает три ключевых фактора: геологические условия участка, близость к жилому дому и возможность скрытого входа.
Первый этап планирования – это определение назначения укрытия. Нужна ли вам противорадиационная защита с коэффициентом ослабления 1000, или достаточно простого бомбоубежища от осколочных боеприпасов? От этого зависит толщина железобетонных стен: для радиационной защиты нужно минимум 60 см монолитного бетона М400, для обычного укрытия достаточно 40 см.
Сколько места нужно на одного человека в бункере?
📐 Нормы площади:
- Минимальная норма: 4 м² на человека (до 72 часов)
- Комфортное пребывание: 6-8 м² на человека
- Высота потолков: минимум 2,2 м для психологического комфорта
Эта цифра включает спальное место, часть общей зоны и технические помещения. При планировании размещения учтите, что санузел займет 2 м², кухонная зона – 4 м², а техническое помещение для оборудования – 6 м². Для семьи из 4 человек оптимальная общая площадь укрытия составляет 35-40 м².
Какие документы и разрешения необходимы для строительства?
В Украине строительство подземного укрытия на собственном участке не требует отдельного разрешения, если оно является частью жилого дома и не превышает 3 этажа вглубь. Достаточно уведомить местную власть о начале работ и получить технические условия на подключение инженерных сетей.
⚠️ Обязательные требования:
Обязательно закажите геологическое исследование грунта за 15,000-25,000 грн. Оно покажет уровень грунтовых вод, несущую способность грунта и необходимость дополнительного дренажа. Без этих данных невозможно правильно рассчитать фундамент и гидроизоляцию.
Как выбрать оптимальное место расположения на участке?
Идеальное расположение – под жилым домом или хозяйственной постройкой, что обеспечивает маскировку и удобный доступ. Расстояние от септика должно составлять минимум 15 м, от колодца – 20 м, от границ участка – 3 м.
Избегайте низинных мест, где собирается дождевая вода, и зон под большими деревьями, корни которых могут повредить гидроизоляцию. Оптимальная ориентация входа – с севера или запада, чтобы избежать попадания прямых солнечных лучей и дождя.
📋 Итоги раздела “Планирование”:
- Минимум 4 м² на человека, оптимально 6-8 м²
- Обязательное геологическое исследование (15-25 тыс. грн)
- Расположение под домом для маскировки
- Соблюдение дистанций от инженерных сетей
Эволюционный путь: От подвалов-погребов к современным бункерам
Современные подземные укрытия кардинально отличаются от советских подвалов благодаря достижениям в области строительных технологий и систем жизнеобеспечения.
Если 15 лет назад использовали сборные железобетонные блоки с низкой герметичностью, то сейчас стандартом является монолитный железобетон с интегрированной гидроизоляцией.

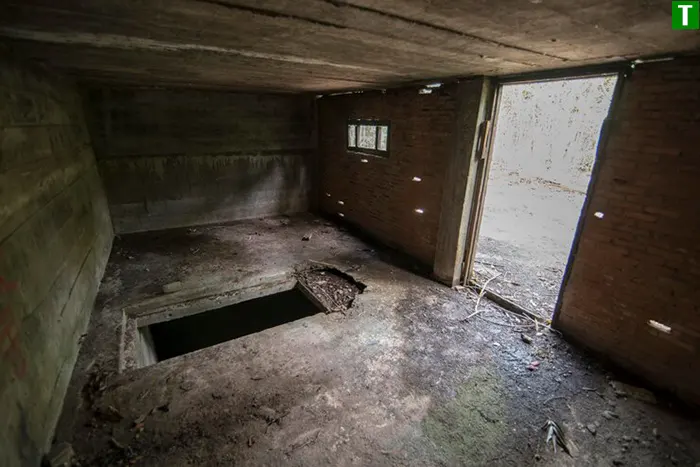

Почему советские подвалы не подходят для современной защиты?
❌ Проблемы советских подвалов:
- Коэффициент защиты всего 50-100 (нужно минимум 1000)
- Негерметичные стыки сборного железобетона
- Отсутствие систем фильтрации воздуха
- Толщина стен 20-30 см не выдерживает современные боеприпасы
Советские подвалы строились по технологии сборного железобетона с многочисленными стыками, что делает их негерметичными и уязвимыми к проникновению радиоактивной пыли.
Главная проблема старых конструкций – отсутствие надлежащей вентиляции с фильтрацией. Обычная вытяжная труба не обеспечивает очистку воздуха от НХБ-загрязнений, а естественная вентиляция создает сквозняк, который втягивает загрязненный воздух внутрь.
Какие технологии изменили подход к строительству укрытий?
🚀 Революционные технологии:
- Торкрет-бетон – для бесшовных поверхностей
- Проникающая гидроизоляция типа “Пенетрон”
- Системы НХБ-защиты с HEPA-фильтрацией (99,97% очистки)
Альтернативные технологии вроде металлических контейнеров или пластиковых модулей не прижились из-за проблем с коррозией и низкой радиационной стойкостью. Металлические конструкции требуют дополнительной свинцовой защиты толщиной 2-3 см, что увеличивает вес и стоимость в 2-3 раза.
📋 Итоги раздела “Эволюция технологий”:
- Монолитный бетон заменил сборные конструкции
- HEPA-фильтры обеспечивают 99,97% очистки воздуха
- Коэффициент защиты вырос с 50-100 до 1000+
- Металлические решения неэффективны из-за коррозии
Какие строительные технологии гарантируют максимальную защиту?
Монолитный железобетон с армированием А500С обеспечивает высший уровень защиты благодаря отсутствию швов и возможности создания сложной геометрии конструкции.
Монолитный железобетон: что это и как работает?
Монолитный железобетон – это конструкция, залитая за один прием в специальную опалубку с арматурным каркасом внутри. В отличие от сборных элементов, он создает сплошную, бесшовную оболочку без слабых мест.
🔧 Принцип работы композитного материала:
- Бетон работает на сжатие (30-50 МПа)
- Арматура работает на растяжение (500 МПа)
- Вместе выдерживают статические и динамические нагрузки
Чем монолитная технология отличается от сборных конструкций?
Какую проблему решает монолитное строительство для владельцев подвалов?
Монолитная технология позволяет владельцам частных домов создать укрытие с защитными характеристиками военных бункеров без привлечения специализированных подрядчиков и дорогих сборных элементов. Стоимость материалов для монолитного бункера на 40% ниже сборного аналога.
📈 Мини-кейс: Семья Петренко из Бучи
Планировали переоборудовать существующий подвал площадью 30 м² под укрытие. Начальный проект предусматривал укрепление стен сборными плитами за 180,000 грн.
Результат с монолитом: толщина стен увеличилась с 20 до 60 см, коэффициент защиты вырос в 10 раз (с 100 до 1000), общие расходы составили только 135,000 грн – экономия 25%.
📋 Итоги раздела “Строительные технологии”:
- Монолитный бетон обеспечивает коэффициент защиты 2000+
- Полная герметичность без швов и стыков
- Экономия материалов на 40% против сборных конструкций
- Возможность создания любой геометрии помещений
Как обеспечить надежную гидроизоляцию подземного укрытия?
Эффективная гидроизоляция бункера требует комбинированного подхода: внешней обклеечной изоляции, проникающих добавок в бетон и внутреннего барьера из полимерных мембран.
Какие типы гидроизоляции наиболее эффективны для бункеров?
💧 Трехуровневая система защиты:
- Проникающая гидроизоляция типа “Пенетрон” в толще бетона
- Внешняя обклеечная изоляция из модифицированного битума
- Внутренняя мембрана из ПВХ толщиной 2 мм
Такая комбинация обеспечивает 100% герметичность на 50+ лет
Обклеечная гидроизоляция из материалов “Технониколь” или “Изоспан” наносится на внешнюю поверхность стен в два слоя с перекрытием швов на 15 см. Стоимость материалов составляет 450-600 грн/м², но это критически важный элемент всей системы защиты.
Как защитить укрытие от высокого уровня грунтовых вод?
При уровне грунтовых вод выше пола бункера обязательно устраивается дренажная система вокруг сооружения на глубину 50 см ниже пола. Дренажные трубы диаметром 200 мм с перфорацией отводят воду в коллектор или дренажный колодец.
🏗️ Дополнительные меры:
- Гидроизолированная плита основания толщиной 30-40 см
- Армирование в два ряда для прочности
- Подушка из геотекстиля и щебня 20-40 мм (толщина 20 см)
📋 Итоги раздела “Гидроизоляция”:
- Трехуровневая система: проникающая + обклеечная + мембрана
- Выдерживает напор воды до 5 м над уровнем пола
- Дренажная система обязательна при высоких грунтовых водах
- Стоимость материалов: 450-600 грн/м²
Какая система вентиляции обеспечит безопасное дыхание под землей?
Система вентиляции подземного укрытия должна обеспечивать подачу 20-30 м³/час свежего воздуха на одного человека при работе через фильтры НХБ-защиты.
Как рассчитать производительность вентиляции для укрытия?
📊 Расчет производительности:
- Базовая норма: 20 м³/час на человека (поддержание CO2 < 0,1%)
- При активности: 30 м³/час на человека
- Запас на негерметичность: +20%
- Резерв для фильтров: +50%
Итого для семьи из 4 человек: 120-200 м³/час
Подумайте о системе вентиляции бункера как о легких человека во время интенсивной тренировки. Если в покое достаточно 15 вдохов в минуту, то под нагрузкой нужно 25-30. Так же и бункер: базовая потребность 20 м³/час на человека, но при стрессе и фильтрации через НХБ-защиту нужно 45-50 м³/час.
Какие фильтры защитят от радиоактивного и химического загрязнения?
Фильтры устанавливаются последовательно: сначала механический для крупных частиц, затем HEPA для мелкодисперсной пыли, наконец угольный для газов. Каждая ступень имеет байпас для технического обслуживания без остановки вентиляции.
Как организовать резервное воздухоснабжение?
🆘 Резервные системы:
- Ручной вентилятор “гармошка”: 50-80 м³/час
- Баллоны со сжатым воздухом: 40 л под давлением 200 атм
- Автономность одного баллона: 8 часов на человека
- Химические поглотители CO2 на основе гидроксида лития
📋 Итоги раздела “Вентиляция”:
- Минимум 20 м³/час на человека, с резервом 45-50 м³/час
- HEPA-фильтры задерживают 99,95% радиоактивных частиц
- Стоимость фильтров: 25,000-35,000 грн (замена каждые 6-12 месяцев)
- Резервные системы обеспечивают 8-24 часа автономности
Как обеспечить автономное электропитание бункера?
Автономная электросистема бункера строится по принципу многоуровневого резервирования: основное питание от сети, резервный дизель-генератор 5-10 кВт и аккумуляторные батареи 400-800 А·час.
Какой генератор выбрать для подземного укрытия?
🔌 Оптимальный выбор:
- Тип: Дизельный Honda или Yamaha 6-8 кВт
- Охлаждение: Воздушное с системой автозапуска
- Расход топлива: 1,2-1,5 л/час
- Запас на 15 дней: 450-500 литров дизеля
- Размещение: Отдельное техническое помещение
Генератор устанавливается в отдельном техническом помещении с принудительной вытяжной вентиляцией. Система выпуска отработанных газов выводится на поверхность через теплоизолированную трубу диаметром 100 мм с глушителем для снижения акустического следа.
Как рассчитать емкость аккумуляторных батарей?
🔋 Расчет батарей:
- Потребление за 24 часа: 70А × 24ч = 1700 А·час
- С учетом разряда до 50%: 1700 × 2 = 3400 А·час
- Вариант 1: 17 аккумуляторов AGM по 200 А·час
- Вариант 2: 8 гелевых по 400 А·час
- Стоимость комплекта: 150,000-200,000 грн
Какие электроприборы критически необходимы в укрытии?
Перечень критически важного оборудования включает систему вентиляции (500 Вт), светодиодное освещение 12В (200 Вт), радиостанцию (50 Вт), датчики радиации и химзагрязнения (25 Вт) и систему водоснабжения (300 Вт). Дополнительно: холодильник 12В (80 Вт), зарядные устройства (100 Вт).
Вся электропроводка выполняется кабелем NYM или ВВГ в металлических лотках для защиты от механических повреждений. Устанавливается два независимых контура освещения и отдельная линия для систем жизнеобеспечения с автоматическим переключением на резерв.
📋 Итоги раздела “Электропитание”:
- Трехуровневая система: сеть + генератор + батареи
- Дизель-генератор 6-8 кВт с запасом топлива на 15 дней
- Аккумуляторы 3400 А·час для 24 часов автономности
- Стоимость электросистемы: 220,000 грн
Сколько реально стоит построить функциональный бункер?
Общая стоимость строительства подземного укрытия площадью 40 м² для семьи из 4 человек составляет 800,000-1,200,000 грн в зависимости от уровня защиты и степени автономности.
Расчет стоимости материалов для укрытия на 4 человека
Основные материалы для бункера размерами 8×5×2,5 м:
💰 Дополнительные расходы:
- Земляные работы: 120,000 грн
- Опалубка: 80,000 грн
- Непредвиденные расходы (10%): 120,000 грн
- Общая сметная стоимость: 1,222,000 грн
Какие работы можно выполнить самостоятельно, а что лучше доверить профессионалам?
✅ Можно делать самому
- Земляные работы
- Монтаж арматуры
- Вспомогательные операции
- Экономия: 200,000-300,000 грн
⚠️ Только профессионалы
- Геологические исследования
- Проектирование конструкций
- Бетонирование
- Системы НХБ-защиты
📈 Мини-кейс: Семья инженеров из Ирпеня
Решили построить бункер своими силами. Земляные работы и армирование выполняли самостоятельно по выходным в течение 3 месяцев. Бетонирование доверили специалистам за 45,000 грн.
Результат: экономия 280,000 грн при общей стоимости 940,000 грн вместо запланированных 1,220,000 грн.
📋 Итоги раздела “Стоимость строительства”:
- Полная стоимость бункера 40 м²: 800,000-1,200,000 грн
- Материалы составляют 70% от общих затрат
- Самостоятельные работы экономят 200,000-300,000 грн
- Срок строительства: 8-12 месяцев
Взгляд с другой стороны: Сильнейший аргумент против строительства собственного бункера
Главный аргумент против самостоятельного строительства – это соотношение потраченных ресурсов к вероятности использования укрытия по назначению.
Когда готовые модульные решения действительно выгоднее?
Модульные бункеры из армированного стекловолокна или стали целесообразны при потребности в быстром развертывании (2-3 недели) и ограниченном бюджете до 600,000 грн. Они обеспечивают базовую защиту от осколков и легкого стрелкового оружия, но коэффициент радиационной защиты не превышает 200-300.
🏠 Готовые решения оправданы для:
- Временного проживания (дачи, отдаленные объекты)
- Первого этапа строительства с возможностью расширения
- Ограниченного времени на реализацию проекта
- Но требуют спецтранспорта и кранового оборудования (+20-30% к стоимости)
Оправданы ли затраты времени и усилий на самостоятельное строительство?
Для технически образованных владельцев со строительными навыками самостоятельное строительство позволяет сэкономить 25-35% средств и получить укрытие с индивидуальным планированием. Однако процесс требует 6-8 месяцев активной работы и глубокого изучения специфических технологий.
🔄 Альтернативный подход:
Поэтапная модернизация существующего подвала с бюджетом 300,000-500,000 грн обеспечит 70-80% функциональности полноценного бункера за половину стоимости и времени. Для большинства семей это оптимальное соотношение защиты и затрат.
Топ-3 фатальных ошибки при создании подземного укрытия
Анализ десятков проектов домашних бункеров показывает, что 80% неудач связано с тремя критическими ошибками на этапе планирования и строительства.
Ошибка №1: Экономия на гидроизоляции
Многие владельцы ограничиваются простой обмазочной гидроизоляцией или добавками в бетон типа “Адмикс”, считая это достаточной защитой от подземной влаги. Такая “экономия” стоит 50,000-70,000 грн на этапе строительства.
💸 Цена ошибки:
- Через 12-18 месяцев: влажность 85-90% (норма 60%)
- Конденсат на стенах, плесень и грибок
- Демонтаж отделки: 60,000 грн
- Откапывание внешних стен: 130,000 грн
- Профессиональная гидроизоляция: 180,000 грн
- Восстановление отделки: 90,000 грн
- Общая стоимость ремонта: 460,000 грн
В 7-8 раз больше первоначальной “экономии”!
Ошибка №2: Недооценка требований к вентиляции
Установка обычного бытового вентилятора или примитивной системы естественной вентиляции вместо полноценной установки с НХБ-фильтрацией и резервированием. “Экономия” составляет 150,000-200,000 грн.
☠️ Цена ошибки:
- При концентрации CO2 > 1%: потеря сознания за 4-6 часов
- Без фильтрации радиации: смертельная доза за 6-12 часов
- Модернизация в готовом бункере: прокладка новых воздуховодов
- Стоимость переделки: 520,000-650,000 грн
Плюс временное выселение семьи на 2-3 месяца
Ошибка №3: Неправильное планирование входной группы
Использование обычных стальных дверей толщиной 4-6 мм вместо герметичных противовзрывных, отсутствие шлюзовой камеры и неправильное расположение входа относительно дома и рельефа. “Экономия” составляет 120,000-180,000 грн.
💥 Цена ошибки:
- Негерметичный вход снижает защиту на 75-85%
- При ударной волне двери деформируются или срываются
- Внутрь проникают: отравляющие вещества, радиоактивная пыль, продукты горения
- Замена входной группы: 380,000-450,000 грн
В 2,5-3 раза дороже правильного решения на стадии проекта
📋 Итоги раздела “Критические ошибки”:
- Экономия на гидроизоляции обходится в 460,000 грн ремонта
- Плохая вентиляция = смертельная угроза для жизни
- Неправильный вход снижает защитные свойства на 75-85%
- Стоимость исправления ошибок в 3-8 раз выше правильного решения
Стоит ли рассматривать альтернативы домашнему бункеру?
Альтернативные решения могут быть целесообразными при бюджете менее 500,000 грн, потребности в быстром развертывании или отсутствии возможности земляных работ на участке.
Готовые контейнерные укрытия: преимущества и недостатки
Модернизация существующего подвала против строительства с нуля
Переоборудование существующего подвала стоит 350,000-600,000 грн и обеспечивает 65-75% функциональности нового бункера. Основные работы включают подсиление стен, устройство гидроизоляции, монтаж систем вентиляции и электроснабжения.
✅ Модернизация целесообразна при:
- Толщина существующих стен не менее 25 см
- Отсутствие критических дефектов конструкции
- Возможность устройства автономных инженерных систем
- Срок работ: 3-4 месяца (в 2-3 раза быстрее строительства с нуля)
Коллективные укрытия: когда это может быть лучшим решением?
Создание общего укрытия группой из 5-10 семей позволяет разделить расходы и обеспечить более высокий уровень защиты при индивидуальных затратах 150,000-250,000 грн на семью. Такие проекты целесообразны в сельской местности или в частных кооперативах.
✅ Преимущества коллектива
- Экономия на спецоборудовании
- Профессиональные подрядчики
- Лучшие возможности обслуживания
- Психологический комфорт
⚠️ Риски
- Сложность организации
- Нужен четкий регламент
- Вероятность конфликтов
- Зависимость от решений группы
📋 Итоги раздела “Альтернативы”:
- Готовые модули: быстро, но ограниченная защита (коэффициент 150-250)
- Модернизация подвала: 65-75% функциональности за половину стоимости
- Коллективные укрытия: 150,000-250,000 грн на семью
- Выбор зависит от бюджета, времени и требований к защите
Заключение
Строительство подземного укрытия – это серьезное инженерное решение, требующее профессионального подхода, значительных инвестиций и глубокого понимания технических нюансов. Правильно спроектированный и построенный бункер может обеспечить семье надежную защиту на десятилетия, но любая экономия на критических элементах может свести на нет все усилия и вложения.
Помните: данная информация носит образовательный характер. Перед началом любых работ обязательно консультируйтесь с квалифицированными специалистами и соблюдайте местные строительные нормы и требования безопасности.
